電纜橋架和線槽的區別有哪些?

　　許多人對電纜橋架和線槽認識很模糊，一部分人認為他們是同一種產品，有些則認為他們是完全不一樣的，或許有人可笑的認為橋架是用在橋下面;其實橋架跟線槽用途都是保護電纜線纜的，但是他們應用的方向又有些不一樣，下面從他們的各自分類開始解釋。

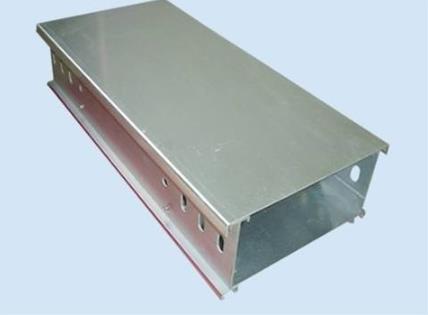

　　一、電纜橋架：

　　1，電纜橋架分為：槽式、托盤式和梯架式、網格式等結構，由支架、托臂和安裝附件等組成。可以獨立架設,也可以附設在各種建(構)筑物和管廊支架上，體現結構簡單、造型美觀、配置靈活和維修方便等特點，全部零件均需進行鍍鋅處理，安裝在建筑物外露天的橋架，如果是在鄰近海邊或?qū)儆诟g區，則材質必須具有防腐、耐潮氣、附著力好，耐沖擊強度高的物性特點。

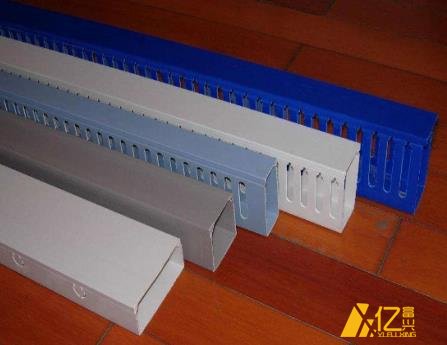

　　二、鍍鋅線槽：

　　1，鍍鋅線槽分為：絕緣配線槽、撥開式配線槽、迷你型配線槽、分隔型配線槽、室內裝潢配線槽、一體式絕緣配線槽、電話配線槽、日式電話配線槽、明線配線槽、圓形配線管、展覽會用隔板配線槽、圓形地板配線槽、軟式圓形地板配線槽、蓋式配線槽等。根據材質的不同，線槽按劃分多種，常用的有環保PVC線槽、無鹵PPO線槽、無鹵PC/ABS線槽、鋼鋁等金屬線槽等等。

　　三、電纜橋架與線槽的區別：

　　1、尺寸規格有所不同：橋架相對大(200×100到1200×200)，線槽相對較小。 若電纜電線比較多，建議用橋架。

　　2、材料厚度不同：根據JGJ16-2008-5.1金屬線槽也稱槽式橋架，一般由0.4-1.5mm厚的整張鋼板彎制而成的槽型部件，概念上與橋架區別是高、寬比不同，盤架淺而寬，金屬線槽是具有一定的深度和封閉性。但是橋架比線槽更加結實，更多的用來放電纜，當然也可以放電線，通常是強電系統用。

　　3、填充率不同：根據JGJ16-20088.5.3，線槽內電線電纜的總截面不應超過線槽內截面的20%，載流導體不超過30根，而橋架是電纜的總截面不應超過截面的40%。這是由于安裝高度不同所致，安裝高度較低必須有蓋板，有蓋板散熱不好，填充率就要小一些。

　　》》購買電纜橋架和線槽，歡迎聯系深圳億富興。
